a linha de produção aço de toalha de mão da Z-dobra ao aço grava
Descrição
A linha de produção de toalha de mão da dobra de Z deveoped para os clientes que visam a capacidade de produção alta e produtos excelentes de toalha de mão. Trabalhando com o tipo de dobramento de sução mecânica e do vácuo, pode correr na velocidade estável de 180m/min.

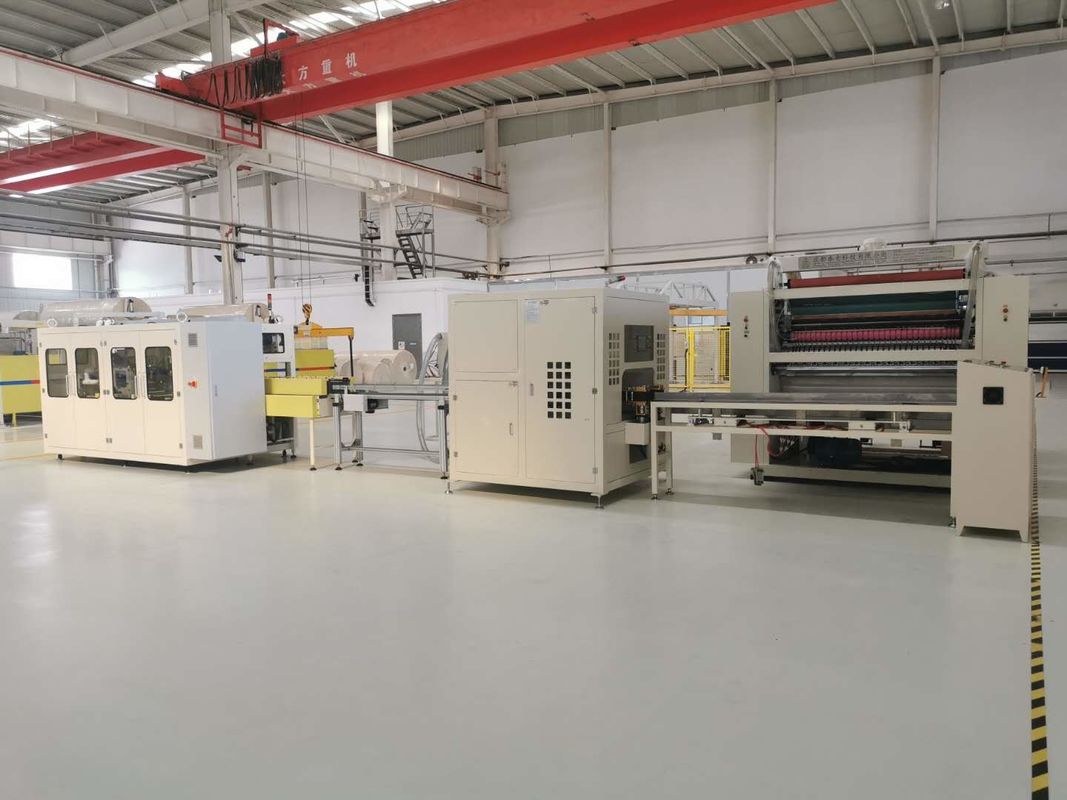

Um grupo de grupo da dobradura machine+ um de toalha de log considerou a máquina cuting + um grupo de máquina de embalagem automática de toalha para fazer uma linha totalmente automático do prodcution de toalha de mão. Design compacto e operadores fáceis da ajuda do ajuste para ter o pleno controlo da funcionalidade e a produção da máquina. a Completo-cara que grava (padrão/opcional), logotipo grava (padrão/opcional), cola o laminationoptional), impressão do logotipo 1/2colors (opcional) está disponível.
Especificação de Technicial
Máquina de toalha de mão de YY-Z com laminação | |
1. Rolo enorme |
(1) tamanho do rolo enorme: Maxφ1500mm×1200mm (diameter×width do rolo enorme); (2) material do rolo enorme: papel da madeira-polpa 36-52g/㎡single-ply; (3) núcleo do rolo enorme dentro do diâmetro: 3" (φ76m) placa de parede da posição do assoalho (de 4) com espessura de 30mm. (5) dois suportes do desenrolamento, dois largos e correias lisas para cada suporte do desenrolamento. a tensão de papel (de 6) é controlada pela conversão de frequência independente do motor, ele é levemente ajustável no tela táctil. |
2. Tamanho do produto |
(1) tamanho de corte transversal: 225±2mm (outros tamanhos satisfazem a ordem); (2) tamanho dobrado: 75±2mm; (3) tamanhos do produto: 225x230mm. (4) velocidades da produção: 800-1000sheets/min/line para a toalha de mão comum. a dobradura do produto (de 5) terminou muito liso e puro, nenhuns enrugamentos. |
3. Parte de gravação comum |
(1) um grupo de aço ao aço grava. O aço grava o rolo é feito pelo laser que grava (o comprador fornece grava o teste padrão e o confirma com vendedor) (2) estrutura superior e mais baixa, espessura 55mm da placa de parede, controle de pressão pneumático do cilindro, equipado com o dispositivo do limite. (3) remoção e lubrificação de poeira de papel pelo feltro; Dispositivo de segurança; (4) o diâmetro de aço do rolo é 240mm, espessura 40mm do rolo, o material do rolo é de alta frequência processado pelo aço especial do círculo 40CR. |
4. Dobrando e cortando a parte |
(1) limpe o tipo da sução; (2) facas fixas transversais podem ir para cima e para baixo independentemente pelo cilindro, assegurar eliminada um ângulo giratório transversal (de 3) facas é ajustável. placa de parede da posição do assoalho (de 4) com espessura de 55mm. papel (de 5) que espalha por rolos ajustáveis da Arco-forma. |
5. Poder necessário |
(1) bomba de vácuo: 22KW (tipo de Longtech); Motores de alimentação de papel: 1.5KW*2; (2) motor principal: 7.5KW (3) 380V, 50HZ (o comprador confirmar a ordem do quando) pressão de ar (de 4): ≥0.5Mpa. (5) regulamento da velocidade da frequência do motor principal, armário elétrico independente com função da ventilação e refrigerar do ar. (6) caixa móvel do interruptor de parada da emergência. |
6.Others |
(1) PLC: Tipo do delta; Inversores: Tipo do delta. Tela táctil: Tipo do delta. (2) pintura de cozimento para o metal, movimentação na cor amarela, máquina principal da máquina na cor branco-amarelada, tampa de segurança na cor branco-amarelada; empacotamento da exportação (de 3); (4) proteção: Todas as peças de condução e beliscando têm as tampas e sinais seguros do perigo. (5) todos os rolos de movimentação adotam a luva da expansão. |
O log automático de YY-HT considerou | |
Velocidade da produção | Velocidade estável da produção: 60 cortes/minuto; |
Moedura da faca | Moedura automática da faca; a hora pode ser ajustada. |
Condução para a alimentação de papel | Servo motor que conduz, tipo de Siemens. |
Pressão de papel |
Papel esquerdo e direito que pressiona a estrutura com a correia lisa antiestática excelente; A largura de corte é ajustável por parafuso movimentador, dividindo a exposição da régua; |
Cortando a escala |
N- toalha de mão da dobra (com ou sem a luva que empacota); Comprimento: <2000mm Largura: 100mm- 300mm; Altura: 0-100mm; |
Cortando o modo | Cortando em seções iguais, na cabeça automática e na aparagem da cauda (minuto 2cm cada lado); |
Sistema de controlo |
Controle de programa do PLC, tipo de Siemens; O inversor é tipo de Siemens; O tela táctil é tipo de Siemens; |
Sistema de movimentação |
Movimentação servo completa; o tipo do servo motor é Siemens. Relação da movimentação pela correia lisa antiestática excelente; |
Dispositivo protetor |
Alarme automático da falha; Exposição e pesquisa de defeitos do sistema do IO; Tampa de segurança do equipamento e malha incorporado do ferro, vidro orgânico para a observação exterior; |
Poder necessário | 3 fio da fase 5, AC380V 50Hz 7.7KW; |
Pressão de ar | 0.5-0.6Mpa (o comprador se prepara); |
Consumo do ar | 120-160L/min; |
Ruído da máquina | ≤80dB; |
Tamanho da máquina |
Máquina principal: Aproximadamente 2010mm×1500×1972mm (L×W×H); Unidade do transporte: Aproximadamente 2600mm×400×1000mm (L×W×H); |
Peso da máquina | 2000KG |
Pintura | Pintura de cozimento para o metal, movimentação na cor vermelha, máquina principal da máquina na cor branco-amarelada, tampa de segurança na cor branco-amarelada; |
Máquina de embalagem automática de YY-TP25C | |
Espaço de aplicação | O único bloco macio N dobra toalhas de mão |
Infeed | Alimentação esperta automática do ASF |
Velocidade de projeto | 35-45 blocos/minuto |
Velocidade de operação estável | 35-45 blocos/minuto |
Dimensão do produto |
Comprimento: 200mm-300mm Largura: 110mm-250mm Altura: 60mm-115mm |
Filme de embalagem | Filme de Prebag do rolo |
Max Film Dia. | ≥600mm |
Tamanho da máquina | 4120mm x 2030 milímetros x 1930 milímetros (LxWxH) |
Peso da máquina | 2600 QUILOGRAMAS |
Filme de Prebag | CPP, PE |
Ar da compressão | Consumption≥ do ar do MPA/do ≥ 0,6 da pressão de ar 30 L/MIN |
Tensão de fonte de alimentação | 440V/60HZ |
Poder total do motor | 14,8 QUILOWATTS |
Poder de aquecimento | 1,2 QUILOWATTS |
Escala da variação da tensão adaptável | +/--10% |
Entrada do I/O (VDC) | 24VDC |
Saída do I/O (VDC) | 24VDC |
Revestimento do cor do dispositivo e o de superfície | Cinza escuro, pintura de pulverização & de cozimento estática |
Dobra do reforço | Pelo molde do vácuo |
